Kombinieren
Durch Austausch von nur zwei Nutensteinen – MUE 012-02 für U-Nutleisten und MTE 012-02 für T-Nutleisten – passen N&E-Nocken in alle marktgängigen Nutenleisten.
Nuten- und Nockentechnik
Nocken, Nutenleisten und Nutentrommeln nach Maß
Präzisionsbauteile nach dem bewährten Baukasten-Prinzip – vier Grundbausteine für alle Anwendungen, kompatibel mit allen marktgängigen Nutenleisten.
4Grundbausteine für alle Anwendungen
DIN 69638Profilschienen nach Norm
6.000 mmNutenleisten bis zu dieser Länge
2.000 mmDurchmesser bei Nutenhalbkreisen
Das N&E-Baukasten-Prinzip
Weniger Vielfalt. Mehr System.
Die Nockensysteme am Markt unterscheiden sich je nach Hersteller – selbst die DIN-Normen 69638 und 69639 sehen drei verschiedene Systeme vor. Unser Baukasten vereinheitlicht diese Vielfalt und macht große Ersatzteillager überflüssig.
-

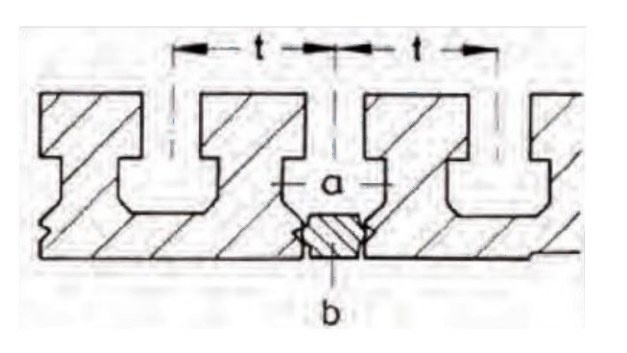

Einheitliches Profil aller Nutenleisten

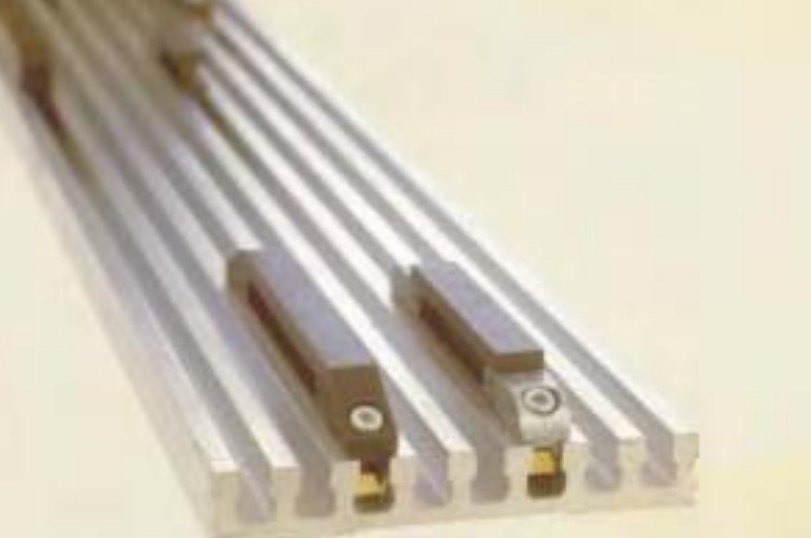

Zum Spannen von U- und T-Nocken. Die Höhe der T-Nut-Balken entspricht der Tiefe einer U-Nut, jeder T-Steg ist am Fuß verstärkt. Profile lassen sich zu Nutenfeldern höherer Nutenzahl aneinandersetzen – der Zeilenabstand von 12 oder 16 mm bleibt erhalten.
-

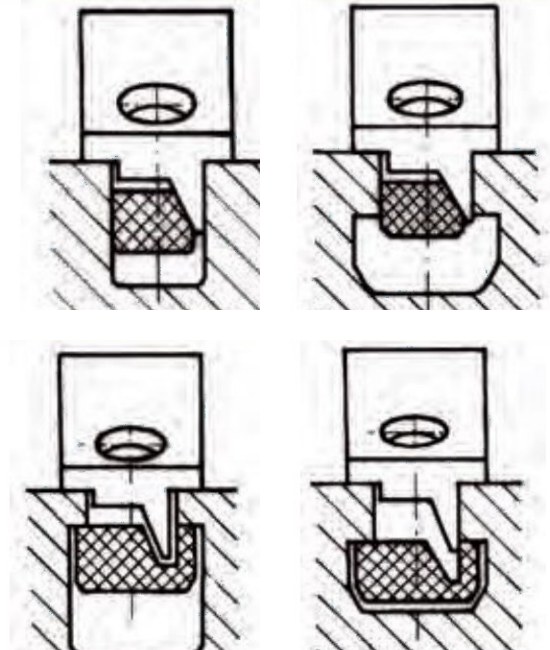

Endnocken für mechanisches Schalten
Mit Schaltschräge und Befestigungsbohrung. Gabelförmige Vorsprünge umfassen den mittleren Steg des Doppel-T-Profils und ermöglichen beliebig lange Nocken. Ausführung in Stahl, oberflächengehärtet.
-
Doppel-T-Profil für Zwischenstücke
Das in Meterlängen gezogene Stahlprofil wird mit zwei Endnocken zu beliebig langen Nocken kombiniert. Anwender können das Profil selbst auf Lager halten und nach Bedarf ablängen.
-
Endnocken aus Zinkdruckguss
Für berührungsloses Schalten. Mit einem Endnocken entstehen sehr kurze Elektronik-Nocken, mit zwei Endnocken beliebig lange.
Im Detail durchdacht
Kombinierbar, sicher, komfortabel.
Bedienkomfort

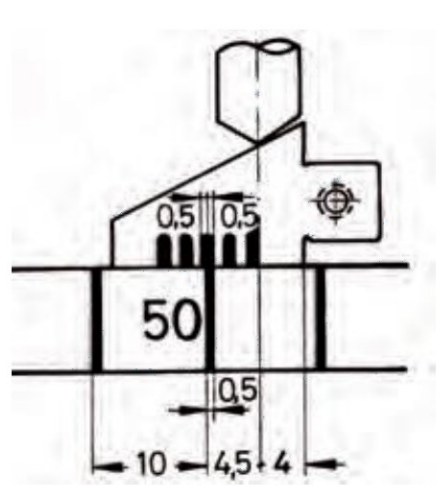

Beidseitige Skalierung erlaubt genaues Voreinstellen auf 0,5 mm. Eine Kegelfeder verhindert das Herausfallen bei gelöster Schraube – Positionieren auch bei senkrechter Anordnung.
Sicherheit

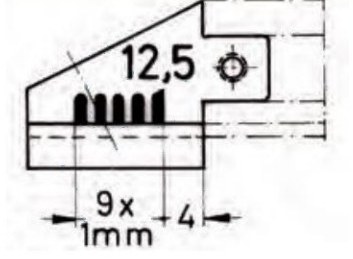

Alle Nocken tragen die aus Sicherheitsgründen erforderlichen, nicht entfernbaren Höhenbezeichnungen (12,5 mm) – Radius-Endnocken zusätzlich die Radiusangabe.
Produkte
Das Programm im Überblick.
Standardgrößen ab Lager, Zwischenlängen und Sonderradien auf Anfrage. Vollständige Maßtabellen und Bestellnummern finden Sie im Produktkatalog.
Nutenleisten

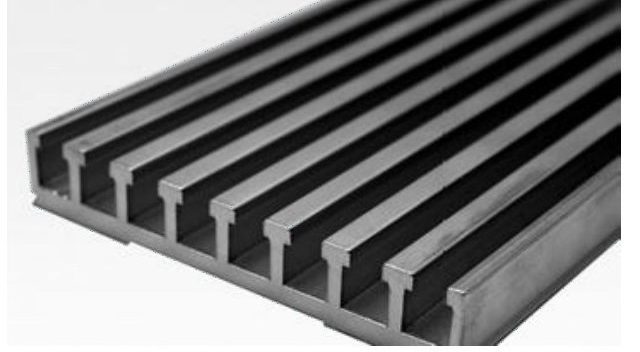

Aluminium-Mehrfach-Nutenleisten LA 12
Profilschiene nach DIN 69638, Zeilenabstand 12 mm. Wahlweise mit Befestigungsbohrungen.
- Nuten1, 2, 4, 6, 8
- Längen200 – 6.000 mm
- Bestell-Nr.LA 12xx … (B)
Nutenleisten
Aluminium-Mehrfach-Nutenleisten LA 16
Profilschiene nach DIN 69638 Form B, Zeilenabstand 16 mm. Wahlweise mit Befestigungsbohrungen.
- Nuten1, 2, 4
- Längen200 – 6.000 mm
- Bestell-Nr.LA 16xx … (B)

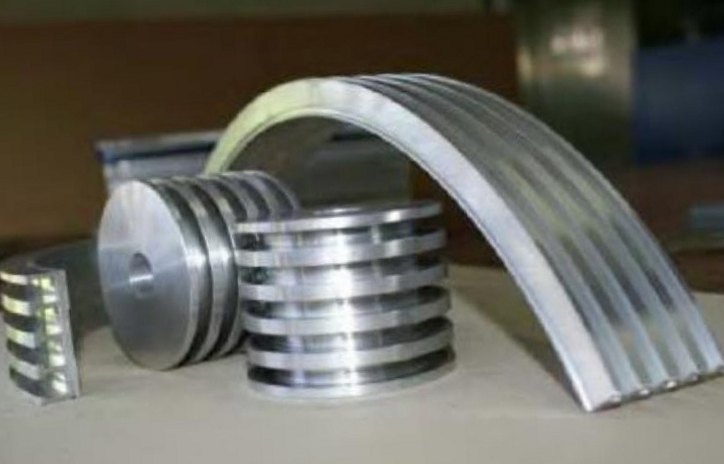

Nutentrommeln

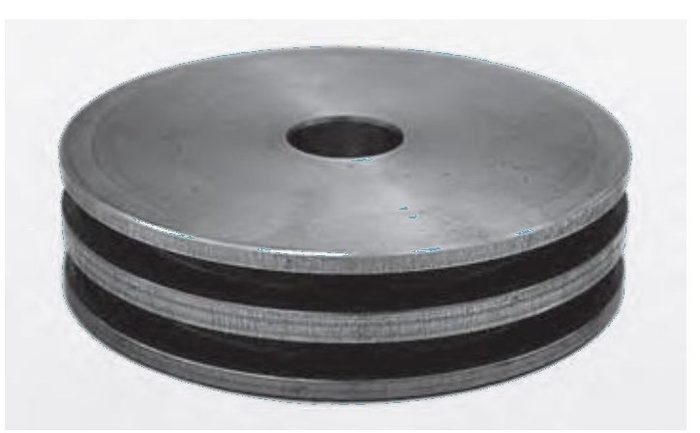

T- und U-Nutentrommeln
Aus Vollaluminium durch genaue Drehbearbeitung. Winkelpositionierung statt linearer Wegpositionierung – ideal für programmgesteuerte Werkzeugmaschinen. Auch mit Passfedernut.
- Zeilenabstand12 / 16 mm (T auch 8 mm)
- Baugrößen080 – 320
- Bestell-Nr.TRN / URN
Nutenhalbkreise

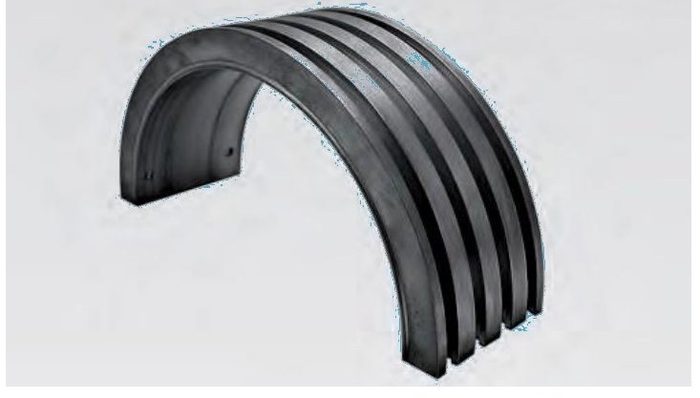

Aluminium-Nutenhalbkreise LAH
Aus stranggepressten Alu-Profilen zur Selbstherstellung von T-Nutentrommeln. Befestigung wie bei den Nutenleisten.
- Nuten1 – 8
- Radien ab Lager75, 100, 125, 160, 250 mm
- Bestell-Nr.LAH 12 / LAH 16
Nocken · mechanisch

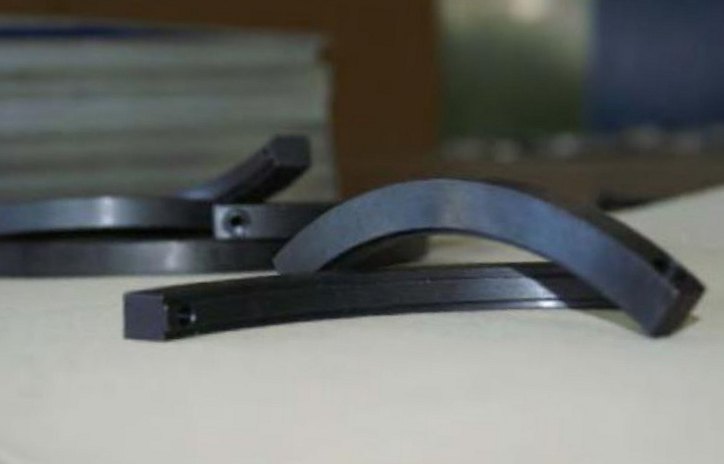

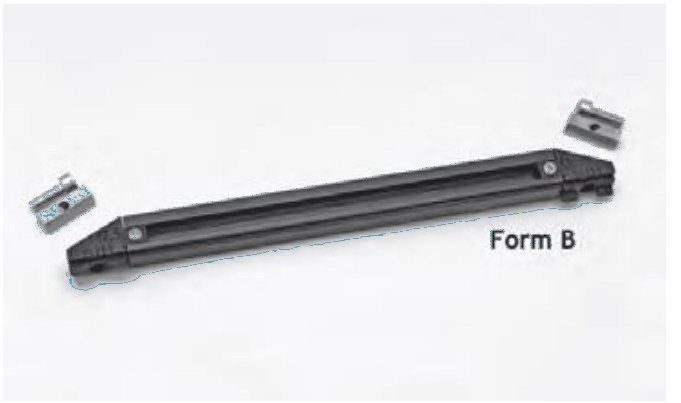

Norm-Vollstahlnocken UA, UB, TA, TB
Oberflächengehärtet, Anfahrtwinkel 26°34′ (Steigung 1:2). Für U- und T-Nutenleisten mit 12 und 16 mm Zeilenabstand.
- Nockenhöhe12,5 mm (14/16 mm a. A.)
- Längen1 – 1.000 mm
- FormenA (bis 100 mm), B
Nocken · berührungslos

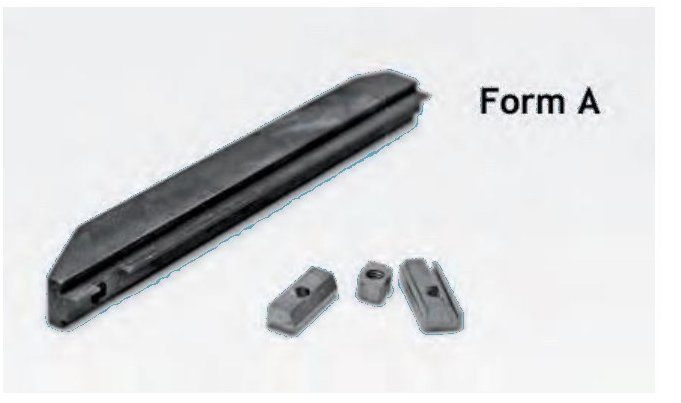

Nocken für berührungsloses Schalten
Doppel-T-Stahlprofil mit Zinkdruckguss-Endnocken – von sehr kurzen Elektronik-Nocken bis zu beliebigen Längen.
- Nockenhöhe12,5 mm
- Längen1 – 1.000 mm
- Bestell-Nr.UAI / UBI / TAI / TBI
Nocken · Radius

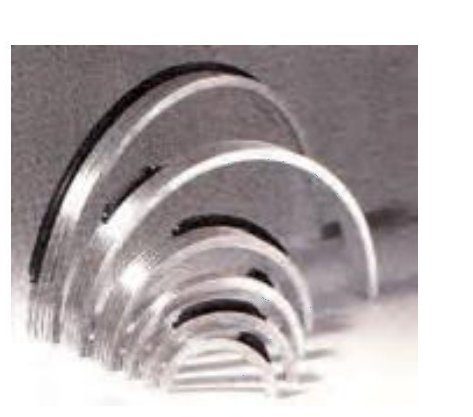

Radius-Nocken UR / TR
Für U- und T-Nutentrommeln sowie T-Nutenhalbkreise. Laufflächen mit Winkelvermaßung, auch einteilig erhältlich.
- Radien40 – 250 mm
- Nockenhöhe12,5 mm
- Winkel9° – 156°
Nocken · Radius berührungslos

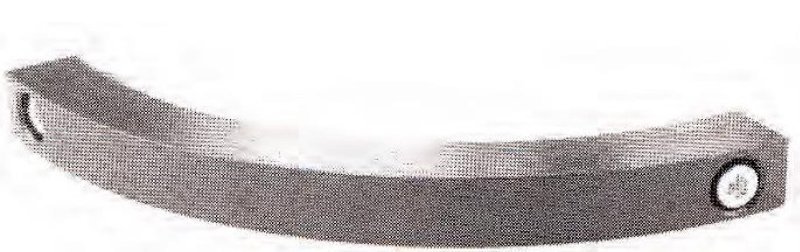

Nocken IR für Reihen-Grenztaster
Für berührungslose Reihen-Grenztaster auf T-Nutenhalbkreisen und T-Nutentrommeln. Von oben einsetzbare Nutensteine aus 2 mm Blech passen sich dem Radius an.
- AusführungenKurznocken, 2 Lauflächen
- Radienfür alle Trommeln & Halbkreise
- Bestell-Nr.IR
Einzel- & Ersatzteile
Verbindungsstücke, Endnocken & Nutensteine
Haltenocken verbinden Zwischennocken zu Schaltnocken beliebiger Länge, die einwandfrei gerade bleiben. Dazu Endnocken, Nutensteine, Gewindestifte und Werkzeug.
- VerbindungHNAU · HNT · HNT-R
- EndnockenMTE · MUE · BTE · BUE
- Radius-EndnockenURE · TRE
Produktkatalog
Alle Maßzeichnungen, Längentabellen und Bestellnummern auf 19 Seiten.
Unternehmen
Präzision aus Rehna.
Ihr Partner für Nuten- und Nockentechnik nach Maß.

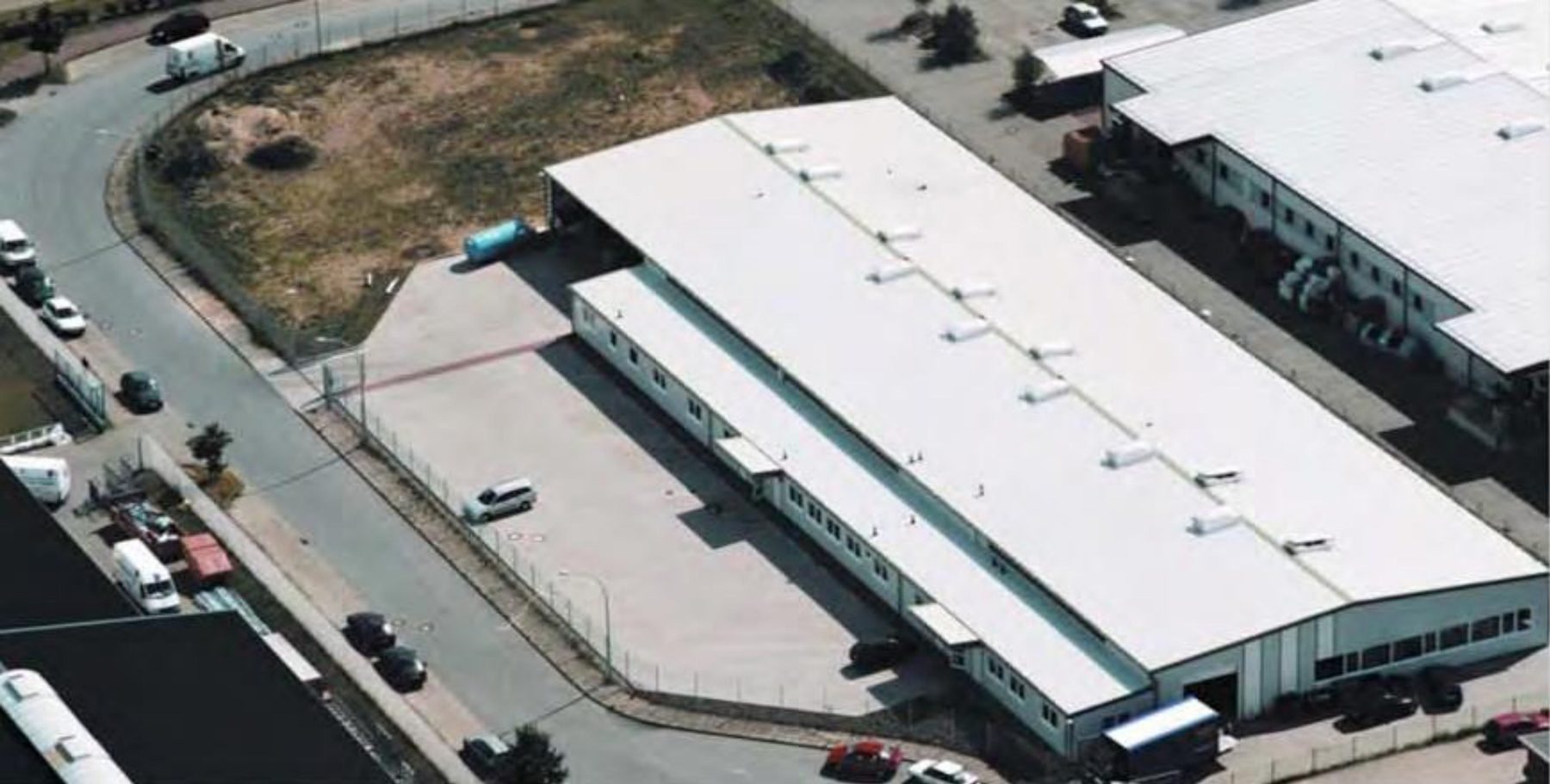

Die N&E Feinwerk GmbH fertigt an ihrem Standort in Rehna, Mecklenburg-Vorpommern, Präzisionsbauteile für die Schalt- und Positioniertechnik im Maschinenbau.
